苏州茂海公司 2010年正式取得沃尔Woer品牌全系列产品国内一级代理资质全国最优势供应沃尔热缩套管,电缆终端,高压插拔头,富社电线电缆等系列产品

苏州茂海公司 确保全国最低价供应沃尔品牌(包括国电巨龙)全系原装正品,常用规格型号常备大量现货。

欢迎广大用户及中间商来电咨询。咨询热线:0512-66186799, 66188799  E-mail: sales@moresea.com

1> 3:1,4:1军标环保双壁管SBRS-(3X,4X)GF
3:1,4:1军标环保双壁管由交联聚烯烃和热熔胶双层共挤工艺生产,外层为聚烯烃,内层为热熔胶。产品参照军标标准生产,具有绝缘、防水防潮、防腐、外层阻燃等优点。广泛用于各类电线、线束密封绝缘和捆扎固定;船用电线电缆的防水、防潮;金属管的密封防腐等
产品特点
l 满足军标标准、通过UL认证
l  外层阻燃
l  抗紫外
l  起始收缩温度:70℃;
l  最低完全收缩温度:125℃
l  使用温度:-45℃~135℃
l  收缩比例:3:1,4:1
l  环保标准:RoHS
l  标准颜色:黑色(有十种标准颜色可定做)

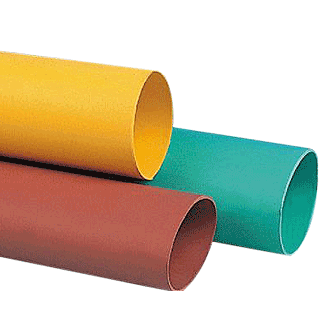

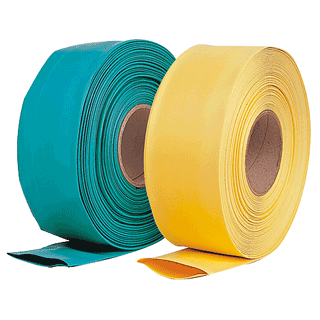

2> 1kv 10kv 24kv 35kv 110kv 连续母排保护热缩套管WMPG-1K





连续母排保护热缩套管 采用高能电子束轰击交联的环保性聚烯烃热缩材料制成,限制PBBPBBDPBBE类及重金属等对环境有害的物质,燃烧时不产生毒气及有害物质,能够提供较高的绝缘强度及耐电碳痕性能,适用于母线和电气设备的防腐和绝缘防护,通过了武高所、西高所认证。

产品特点

收缩比例:211kV35kV)、2.5110kV母排)

收缩温度:84125

工作温度:-40125

环保、强度高、弹性好、阻燃、柔软

产品用途

功能用途:电绝缘、机械防护、减少相间距、制作接头盒。

应用领域:电力行业

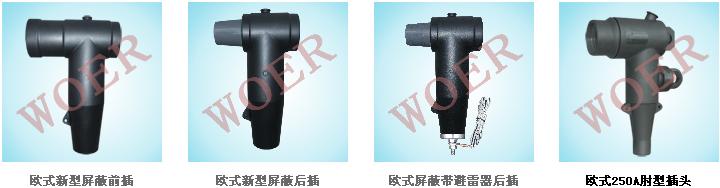

3> 欧式新型屏蔽前插/后插/前后插式避雷器、欧式250A肘型插头等

(1) 欧式新型屏蔽前插15KV/630A 欧式屏蔽前插应用在环网柜、电缆分支箱、箱式变电站的进出接线处,采用进口三元乙丙橡胶注射成型,为电缆与电气设备提供安全连接。

(2) 欧式新型屏蔽后插15KV/630A 欧式屏蔽后插应用在环网柜、电缆分支箱、箱式变电站的进出接线处,采用进口三元乙丙橡胶注射成型,为电缆与电气设备提供安全连接。

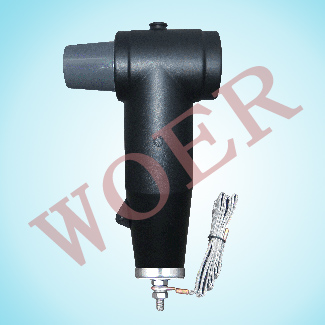

(3) 欧式屏蔽带避雷器后插15KV630A 欧式屏蔽带避雷器后插应用于环网柜、电缆分支箱、箱式变电站中,起到防止雷击引发得停电事故,提高电力系统的供电可靠性。

(4) 欧式250A肘型插头

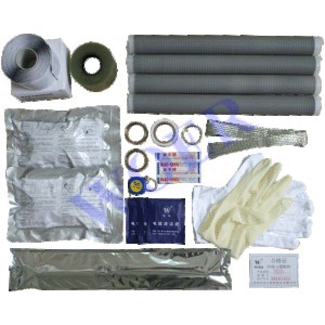

4> 1kV冷缩“3+1”中间接头

产品描述  采用冷缩技术,无需动火及特殊工具,也无逐渐套入的麻烦,只需轻轻抽取芯绳,接地采用恒力弹簧,无需焊接或铜绑线,施工省时省力省空间,对于施工空间狭小的场所尤其适合。

序号 名称 电缆中间接头
1 型号 25-400mm2
2 标称电压(kV): 0.6/1
3 允许最高持续运行电压(kV): 1.2
4 正常运行温度(℃) 90
5 短路时温度(℃) 250
6 传输容量 与电缆一致
7 短路容量 与电缆一致
8 爬电比距 ---------
9 与设备连接执行标准 GB/T 14315
10 高度(长度) 300mm
11 接地部分允许通过的短路电流 不小于所选配的电缆
12 重量(kg/个) 四芯6.2kg/套

5> 10kV冷缩三芯中间接头

产品描述: 采用冷缩技术,无需动火及特殊工具只需轻轻抽取芯绳,接地采用恒力弹簧,无需焊接或铜绑线,省时省力省空间,对于空间狭小场所尤其适合

序号 名称 电缆中间接头
1 型号 25-630mm2
2 标称电压(kV): 8.7/15
3 允许最高持续运行电压(kV): 17.5
4 耐受冲击电压(kV): 105
5 导体额定温度 与电缆一致
6 正常运行温度(℃) 90
7 短路时温度(℃) 250
8 传输容量 与电缆一致
9 短路容量 与电缆一致
10 与设备连接执行标准 GB/T 14315
11 高度(长度) 350-510mm
11 接地部分允许通过的短路电流 不小于所选配的电缆
12 重量(kg/个) 三芯8.0kg/套

6> 10kV冷缩三芯户内(户外)终端

产品描述

* 10kV冷缩三芯户内终端:采用全冷缩技术,无需动火及特殊工具,也无需逐渐套入的麻烦,只需轻轻抽取芯绳,接地采用恒力弹簧,无需焊接或铜绑线,施工省时省力省空间,对于施工空间狭小的场所尤其适合。

* 10kV冷缩三芯户外终端:采用冷缩技术,无需动火及特殊工具,也无逐渐套入的麻烦,只需轻轻抽取芯绳,接地采用恒力弹簧,无需焊接或铜绑线,施工省时省力省空间。采用进口液态硅橡胶为原料,保证电缆终端优良的耐腐蚀性、耐寒性及抗紫外线,适用于户外环境、潮湿、寒冷地区、盐雾及重污染地区。



7>线缆热缩标识管

 为满足高可靠性线缆标识要求的高端市场而设计,采用高能电子束轰击交联的聚烯烃热缩材料制成,包括三大类标识管:

AMS-柔软性通型

HMS-半刚性高温耐油型

DIN-柔软性无卤无毒型

产品特点

1 耐高温燃油、有机溶剂,耐油等级达70°C168h以上.

2、极高可靠性,永久性标识.

3、任意印字,电脑设定字符图案.

4、军标级材料,额定温度D135°C.

5、有2:1 3:1收缩倍率灵活选用.

6、极高阻燃性,VW-1

7、热感灵敏,收缩快.

8> 35kV冷缩三芯户外(户内)终端,中间接头

产品描述

    采用进口液体硅橡胶,确保优良的绝缘性和高恢复弹性,安装后始终对电缆本体提供恒定持久的径向压力,局部放电量小,与电缆本体同“呼吸”。

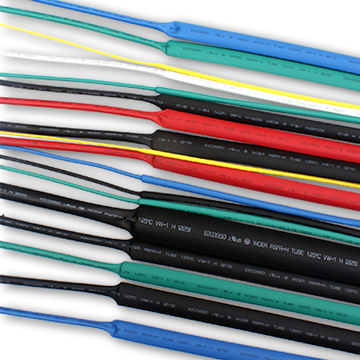

WOER热收缩套管、沃尔热收缩套、环保热收缩套管部分规格如下:
主营:热缩管,UL热缩管,PE热缩套管,WOER/沃尔热缩管, 低烟无卤环保阻燃热收缩管,双壁管,带胶热缩套管,彩色热缩管,彩色花纹热缩套管,透明热缩套管, PE热缩管,耐高温热缩管, UL热缩套管,防水带胶热缩管,防水热缩套管,超薄热缩管,内壁含胶热收缩管,薄壁型热收缩管,防滑花纹热缩管,耐高温热收缩套管, 175℃聚偏氟乙烯PVDF热缩管,FEP铁氟龙热缩管,PTFE热缩套管。

苏州茂海公司 woer/沃尔热收缩套管,UL环保热收缩套管规格表

英寸Inch
规格mm
收缩前尺寸(mm)
收缩后尺寸(mm)
标准包装
适用范围(mm)
内径
壁厚
内径
壁厚
米/盘
盘/箱
包装箱规格(cm)

Φ0.6
0.9±0.2
0.15±0.05
≤0.40
0.22±0.10
400
18
31×31×44.5
0.5~0.7
3/64
Φ0.8
1.1±0.2
0.15±0.05
≤0.50
0.22±0.10
400
18
31×31×44.5
0.6~0.8
1/16
Φ1.0
1.5±0.2
0.15±0.05
≤0.65
0.28±0.10
400
10
31×31×44.5
0.75~0.9

Φ1.5
2.0±0.2
0.18±0.05
≤0.85
0.32±0.10
400
8
31×31×44.5
0.95~1.4
3/32
Φ2.0
2.5±0.2
0.18±0.05
≤1.00
0.35±0.10
400
10
46×46×44.5
1.1~1.8

Φ2.5
3.0±0.2
0.18±0.05
≤1.30
0.38±0.10
400
8
46×46×44.5
1.4~2.3
1/8
Φ3.0
3.5±0.2
0.18±0.05
≤1.50
0.40±0.10
400
6
46×46× 44.5
1.6~2.7

Φ3.5
4.0±0.2
0.22±0.05
≤1.80
0.42±0.10
400
5
46×46×44.5
1.85~3.2

Φ4.0
4.5±0.2
0.25±0.05
≤2.00
0.45±0.10
400
4
46×46×44.5
2.1~3.6
3/16
Φ4.5
5.0±0.2
0.25±0.05
≤2.30
0.50±0.10
200
6
46×46× 44.5
2.35~4.0

Φ5.0
5.5±0.2
0.25±0.05
≤2.5
0.55±0.10
200
5
46×46×44.5
2.6~4.5

Φ5.5
6.0±0.2
0.25±0.05
≤2.75
0.55±0.10
200
5
46×46×44.5
2.85~5.0
1/4
Φ6.0
6.5±0.2
0.28±0.05
≤3.0
0.55±0.10
200
4
46×46×44.5
3.1~5.4

Φ7.0
7.5±0.3
0.28±0.05
≤3.5
0.55±0.10
100
14
46×46×31
3.7~6.3

Φ8.0
8.5±0.3
0.28±0.05
≤4.0
0.60±0.10
100
13
46×46×31
4.2~7.2
3/8
Φ9.0
9.5±0.3
0.30±0.08
≤4.5
0.60±0.10
100
12
46×46×31
4.7~8.0

Φ10
10.5±0.3
0.30±0.08
≤5.0
0.60±0.10
100
11
46×46×31
5.2~9.0

Φ11
11.5±0.3
0.30±0.08
≤5.5
0.60±0.10
100
11
46×46×31
5.7~10
1/2
Φ12
12.5±0.3
0.30±0.08
≤6.0
0.60±0.10
100
10
46×46×31
6.2~11

Φ13
13.5±0.3
0.35±0.10
≤6.5
0.65±0.10
100
9
46×46×29.5
6.7~12

Φ14
14.5±0.3
0.35±0.10
≤7.0
0.65±0.10
100
9
46×46×31
7.3~13

Φ15
15.5±0.4
0.40±0.12
≤7.5
0.70±0.10
100
8
46×46×29.5
7.8~14

Φ16
17.0±0.4
0.40±0.12
≤8.0
0.70±0.10
100
8
46×46×31
8.3~15

Φ17
17.5±0.4
0.40±0.12
≤8.5
0.70±0.10
100
7
46×46×29.5
8.8~16
3/4
Φ18
19.0±0.5
0.40±0.15
≤9.0
0.80±0.15
100
7
46×46×29.5
9.3~17

Φ20
22.0±0.5
0.40±0.15
≤10.0
0.80±0.15
100
6
46×46×29.5
10.4~19

Φ22
24.0±0.5
0.40±0.15
≤11.0
0.80±0.15
100
6
46×46×31
11.4~21
1
Φ25
26.0±0.5
0.50±0.15
≤12.5
0.90±0.15
50
6
46×46×31
12.8~24
1-1/4
Φ28
29.0±0.5
0.50±0.15
≤14.0
0.90±0.15
50
5
46×46×29.5
14.4~29

Φ30
31.5±1.0
0.50±0.15
≤15.0
0.95±0.15
50
5
46×46×31
16~29

Φ35
36.5±1.0
0.50±0.15
≤17.5
1.00±0.15
50
4
46×46×29.5
18~34
1-1/2
Φ40
41.5±1.0
0.55±0.15
≤20.0
1.00±0.15
50
4
46×46×31
21~39

Φ45
46.0±1.0
0.55±0.15
≤22.5
1.00±0.15
25
5
31×31×40.5
23~44
2
Φ50
≥50
0.55±0.15
≤25.0
1.00±0.15
25
5
31×31×44.5
26~49

Φ60
≥60
0.60±0.15
≤31.0
1.30±0.20
25
4
31×31×42
35~55

Φ70
≥70
0.65±0.15
≤36.0
1.30±0.20
25
3
31×31×37
40~65
3
Φ80
≥80
0.65±0.15
≤41.0
1.46±0.20
25
3
31×31×42
45~75

Φ90
≥90
0.65±0.15
≤46.0
1.46±0.20
25
2
31×31×32
50~88
4
Φ100
≥100
0.65±0.20
≤51.0
1.46±0.20
25
2
31×31×34.5
55~95
5
Φ120
≥120
0.65±0.20
≤61.0
1.56±0.20
15
2
31×31×40.5
65~115

Φ150
≥150
0.65±0.20
≤76.0
1.56±0.20
15
2
31×31×49.5
80~145

Φ180
≥180
0.65±0.30
≤91.0
1.56±0.20
15
1
31×31×31
95~175
安规标准:
UL224 VW-1
C-UL CSA C 22.2 OFT
特点:
①八大有害元素、卤 素元素通过SGS检测;
②不含有机锡化合物(三丁基锡类/三苯基锡类)、石棉(Asbestos) 、烟雾剂(AzoCompounds)及限制期释放的物质-甲醛;
③适用范围:-55℃~125℃;
④起始收缩温度70℃,超薄型完全收缩温度110 ℃,普通型完全收缩温度120℃,轴向 收缩率≤5%;
⑤柔软、阻燃;
⑥规格齐全,Φ0.6~ Φ180 ,并可定制特殊规格;
⑦使用方便,用烘箱和热风枪加热即可收缩。
⑧环保性能符合Sony与欧盟 RoHS等环保标准。
标准颜色:
见标准颜色表,其中“+”表示比色卡颜色偏深,“-”表示比色卡颜色偏浅。黑、白 、红、黄、绿、蓝色为基本颜色,常备库存,其他颜色不备库存,需定做。
H管标准颜色
标准颜色
黑色
白色
红色
黄色
绿色
蓝色
紫色
灰色
棕色
铁红
产品颜色标识

186U
103U
3288U
646U
2735U
427U
483U-
484U-
H管彩色颜 色色标

性能特性
性能
测试方法
性能指标
物理特性
拉伸强度(MPa)
GB/T1040
≥10.4
断裂伸长率(%)
GB/T1040
≥200
热老化后拉伸 强度(MPa)
UL 224
158℃×168hr
≥7.3
热老化后断裂伸长 率(%)
UL 224
158℃×168hr
≥100
耐热冲击
UL 224
250℃×4hr
不发粘
不龟裂
抗冷 弯曲
UL 224
250℃×4hr
不龟裂
电气特性
击穿强度(kv/mm)
GB/T1408
≥15
耐压
150V
UL 224
1500V不击穿
600V
UL 224
2500V不击穿
体积电阻率(Ω.cm)
GB/T1410
≥1×1014
化学特性
抗腐蚀性
UL 224
158℃×168hr
PASS
铜安定性
UL 224
158℃ ×168hr
PASS
阻燃性
UL 224
VW-1
环保特性
有害元素名称
测试方法
指标 (mg/kg)
有害元素名称
测试方法
指标 (mg/kg)
镉(Cd)
EN1122:2001Method B
≤5
硒(Se)
EPA 3052
≤25
铅(Pb)
EPA 3050 B
≤90
氟(F)
EN 14582 Method B
≤200
锑(Sb)
EPA 3050 B
≤60
氯(Cl)
EN 14582 Method B
≤800
铬(Cr)
EPA 3050 B
≤5
溴 (Br)
EN 14582 Method B
≤800
汞(Hg)
EPA 3052
≤5
碘(I)
EN 14582 Method B
≤200
砷(As)
EPA 3052
≤50
